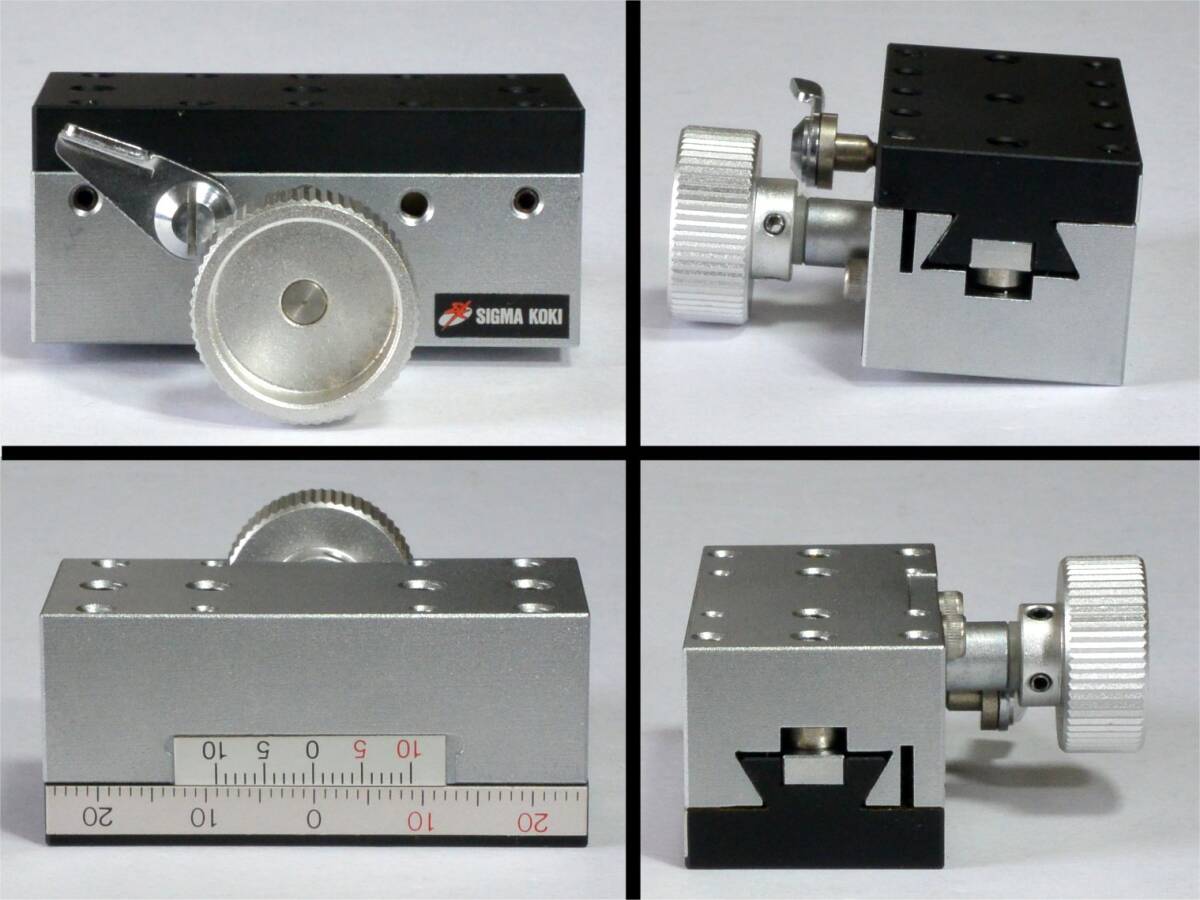

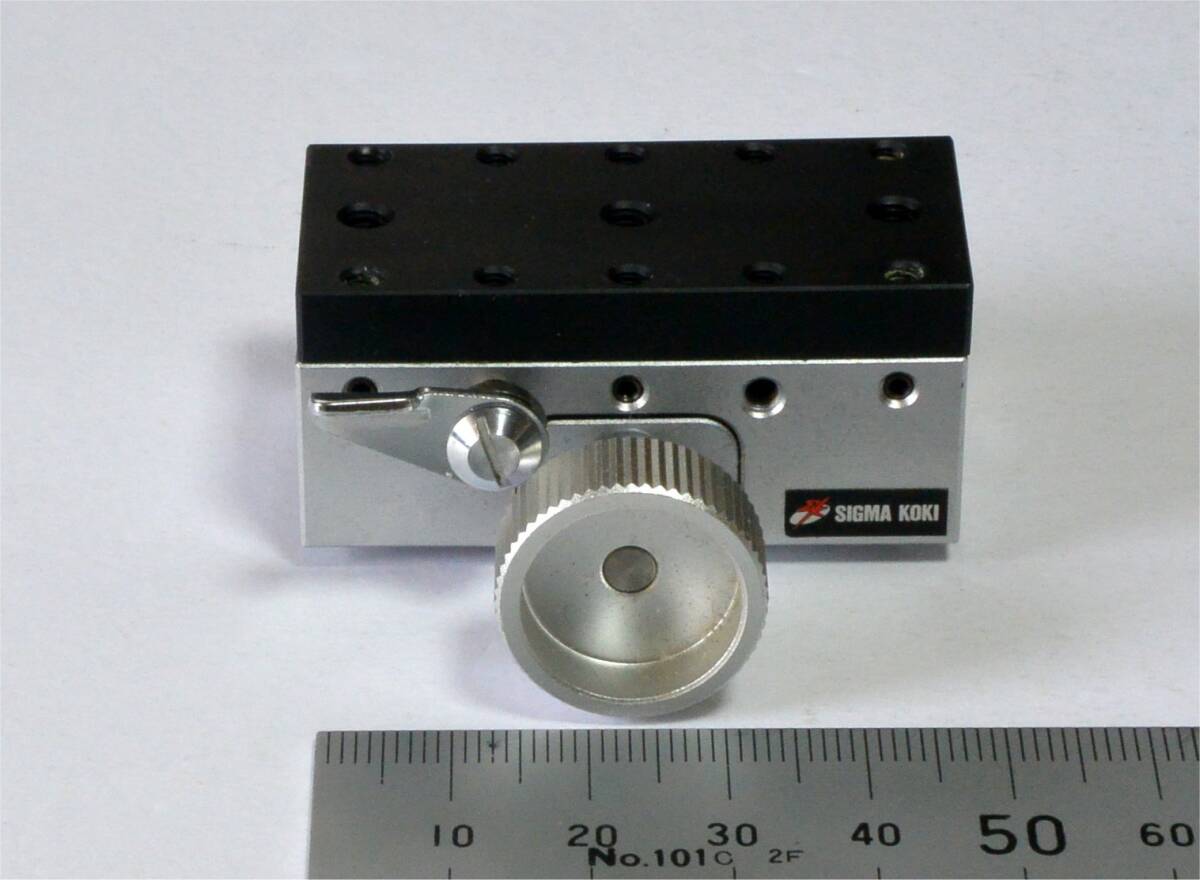

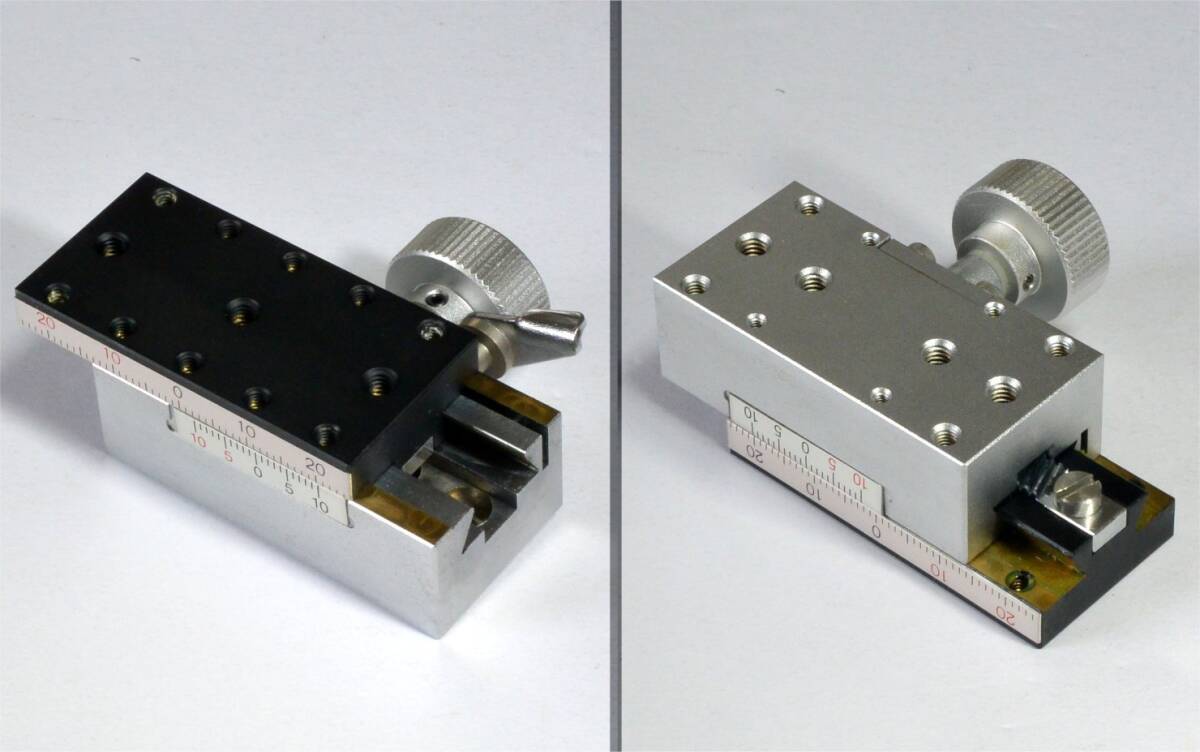

シグマ光機のX軸小型ラックピニオンステージ　TARW-25501　１個です。
送りの早いラック＆ピニオン式ステージです。
ベースプレート２枚が付属します。1枚は上面プレートにもなります。
　
中古品ですが、目立ったキズや汚れのない、美品です。
ツマミを回すとガタなく、スムーズに移動します。
固定用クランプでしっかりと固定できます。
　

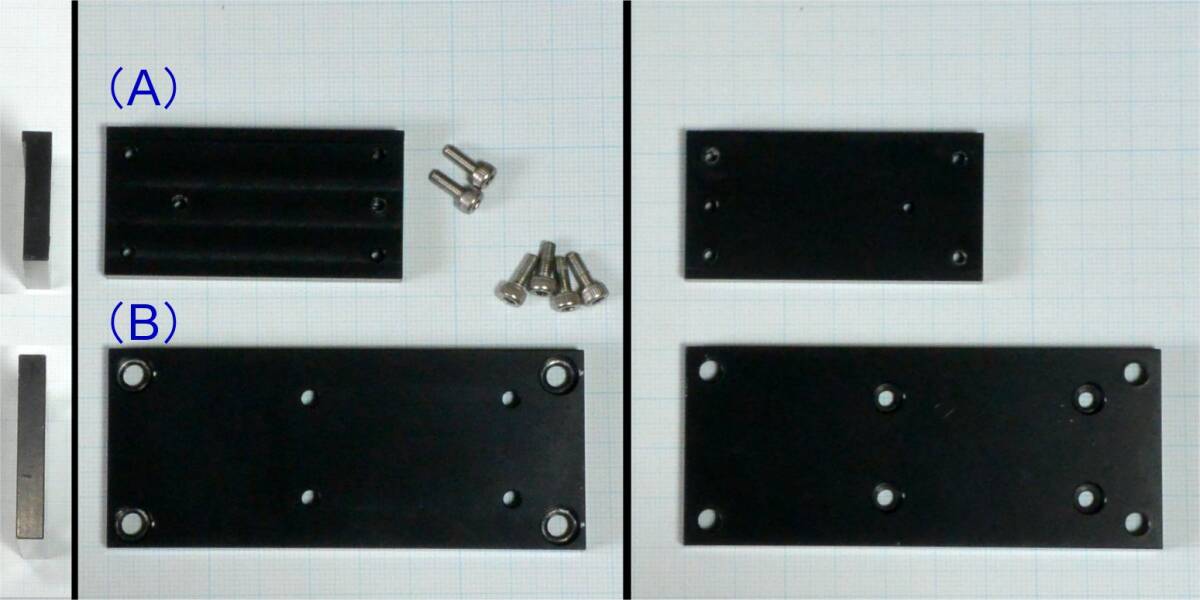

付属するベースプレートの寸法は、30 x 60 x 6(7)mm　と　40 x 95 x 6(7)mmです。（９枚目写真）
　

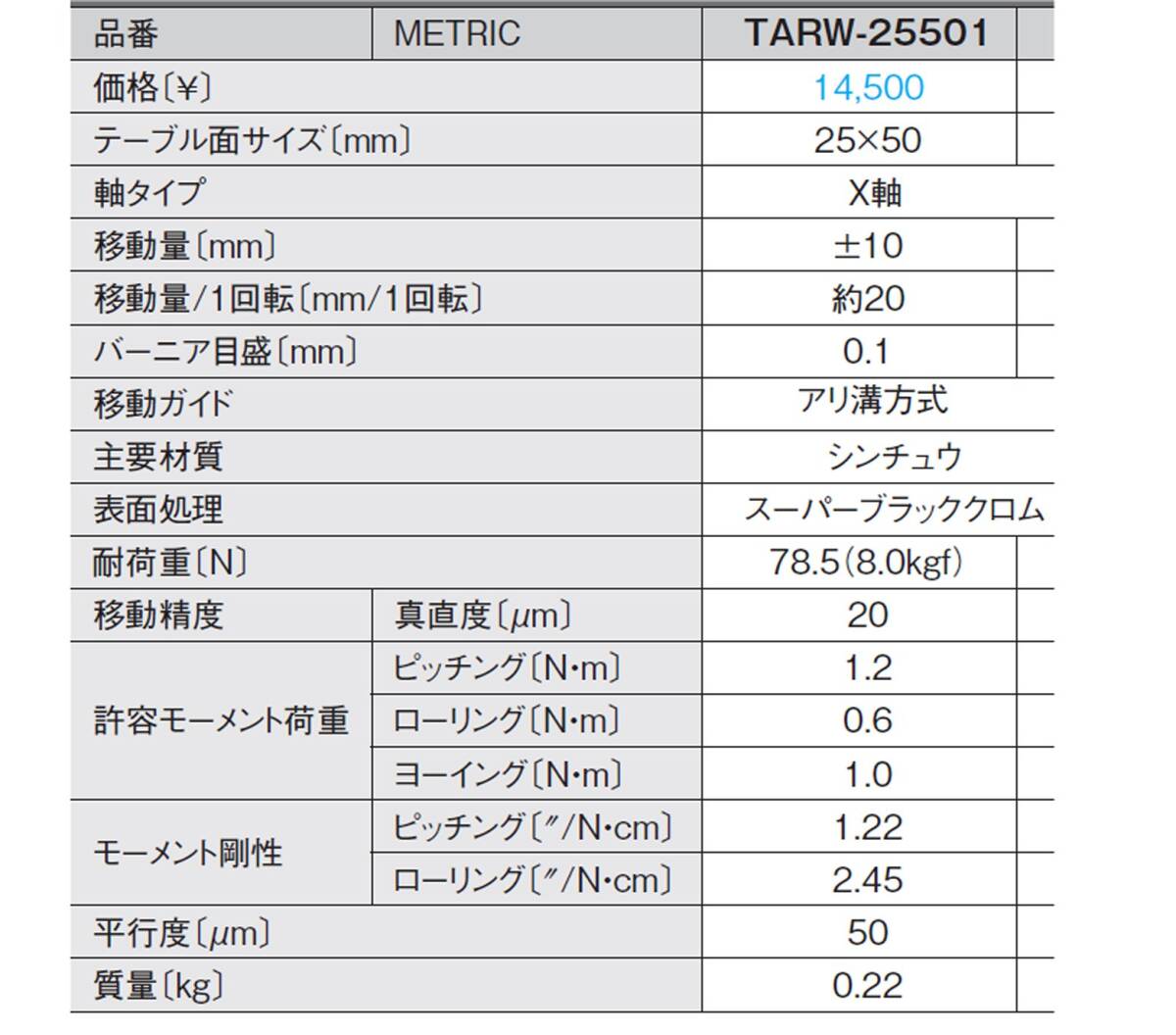

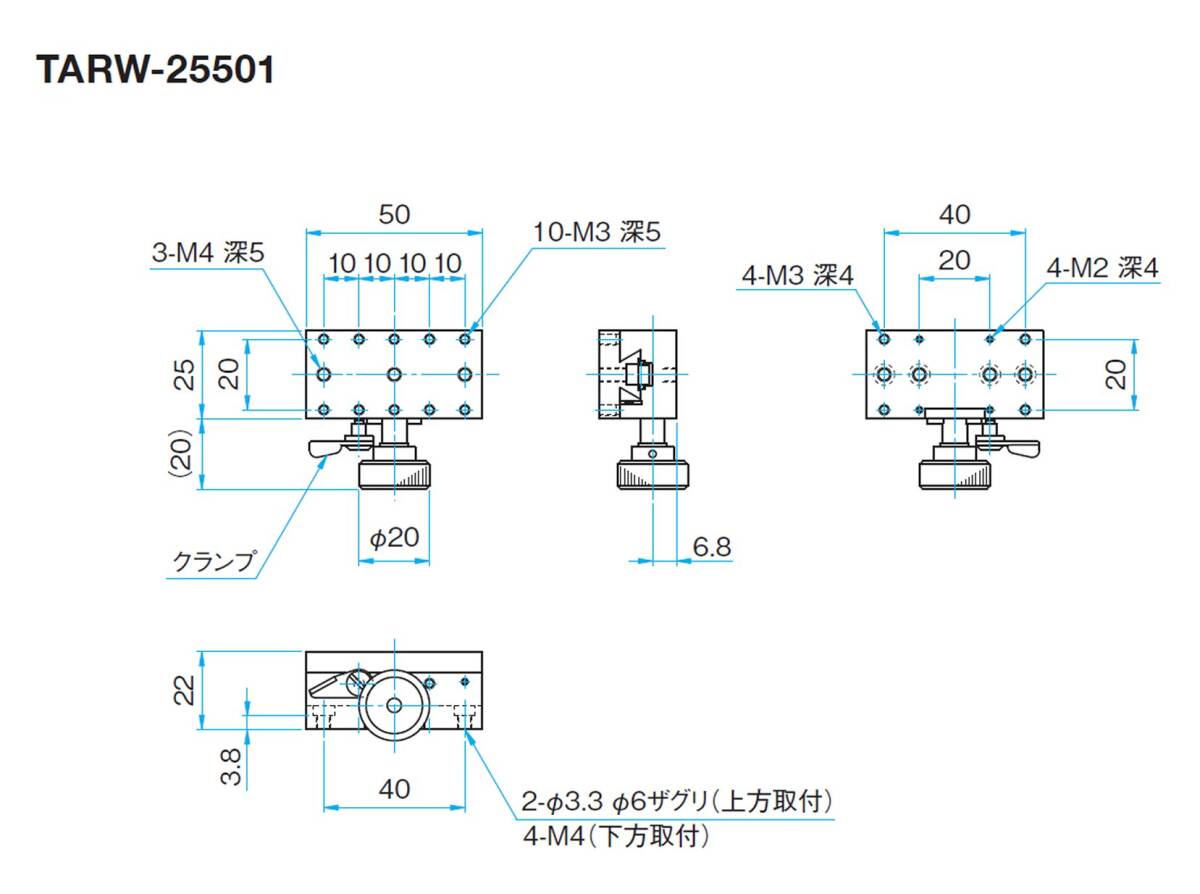

○仕様（TARW-25501）
　ステージ面：　25mm×50mm
　移動量：　　　±10mm（送り1回転の移動量：約20mm）
　高さ：　　　　22mm
　幅：　　　　　25mm
　全長：　　　　50mm
　形式：　　　　アリ溝ラック＆ピニオン式
　耐荷重：　　　78.5N (8.0kgf)
　主要材質：　　黄銅、スーバーブラッククロム
　質量：　　　　0.22kg
　定価：　　　　14,500円
　
　仕様の詳細は、以下のシグマ光機のサイトをご覧ください。
　https://jp.optosigma.com/ja_jp/tarw-25501.html
　

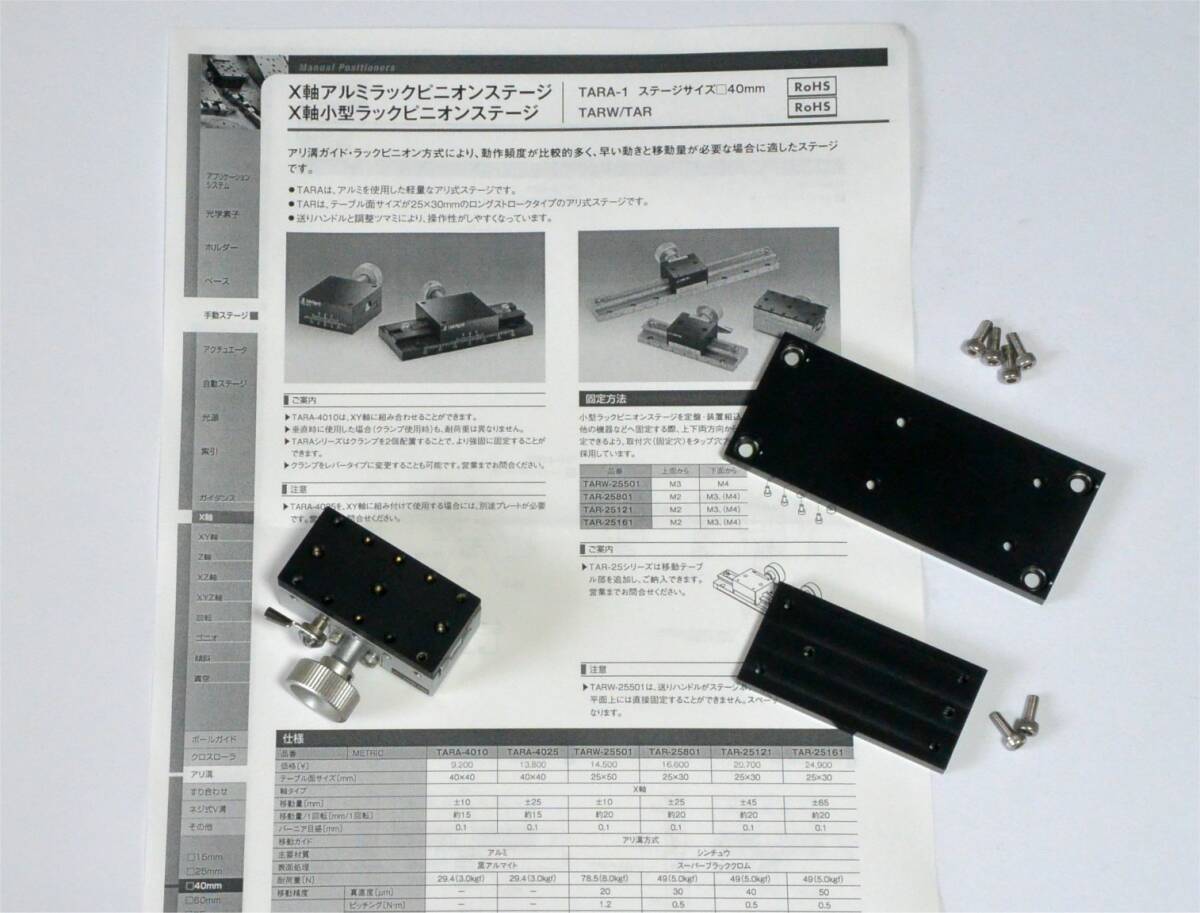

　カタログのコピー(A4　2ページ)を付けます。（８枚目写真）
　
○ベースプレート

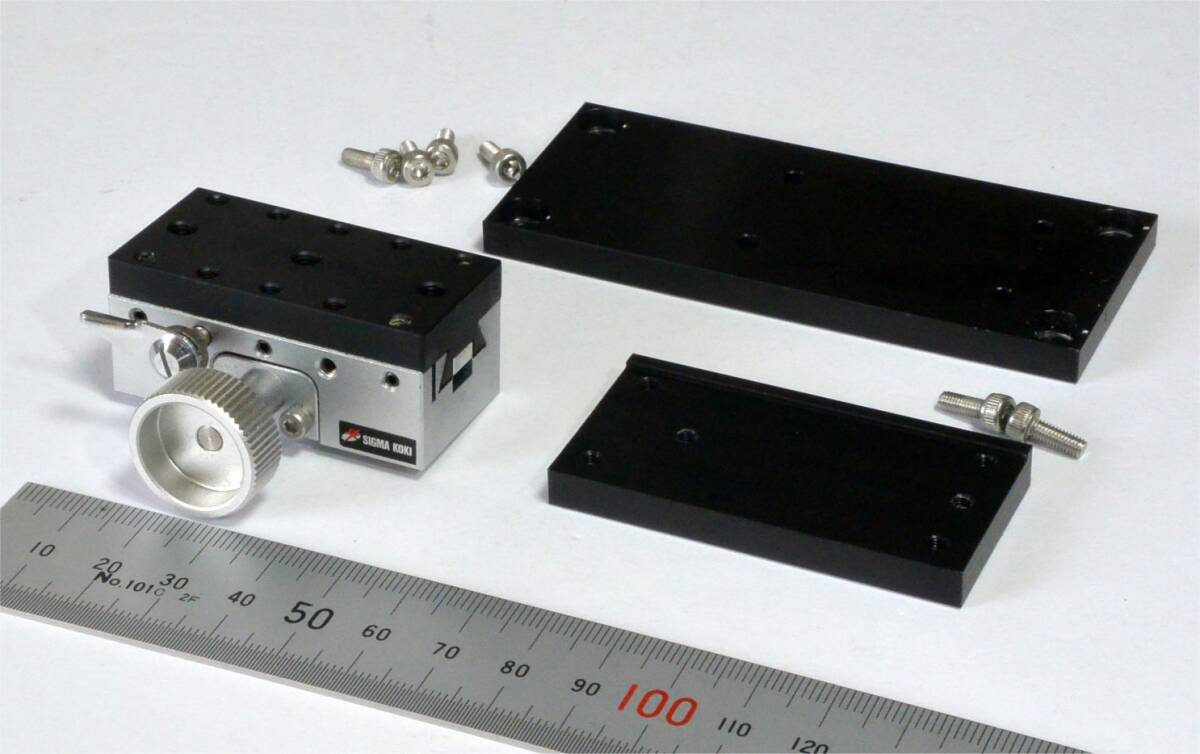

　このX軸ステージに使えるベースプレート　2枚が付属します。（1,9枚目写真）
　メーカーや型番は分かりませんが、おそらく特注品と思います。目立ったキズや汚れはありません。

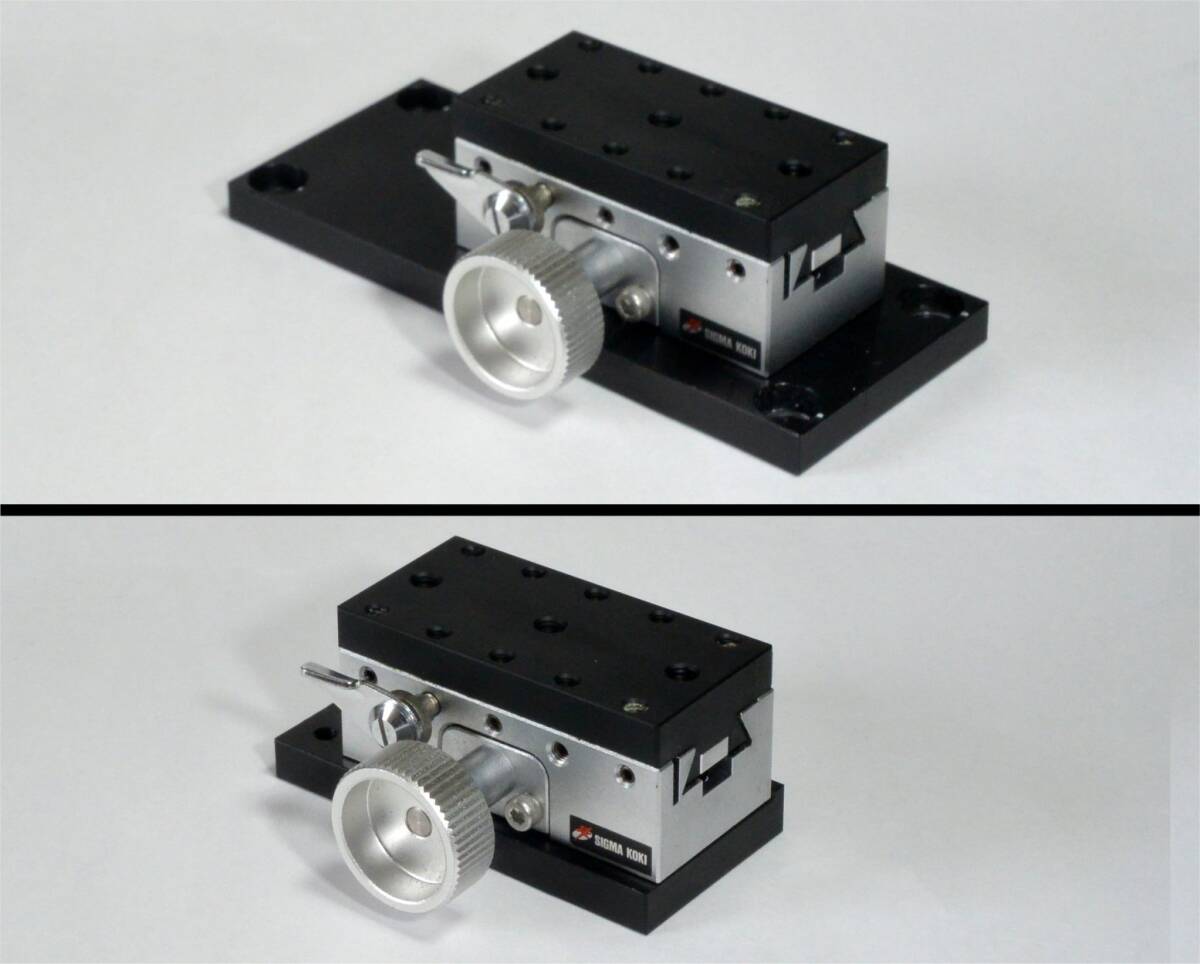

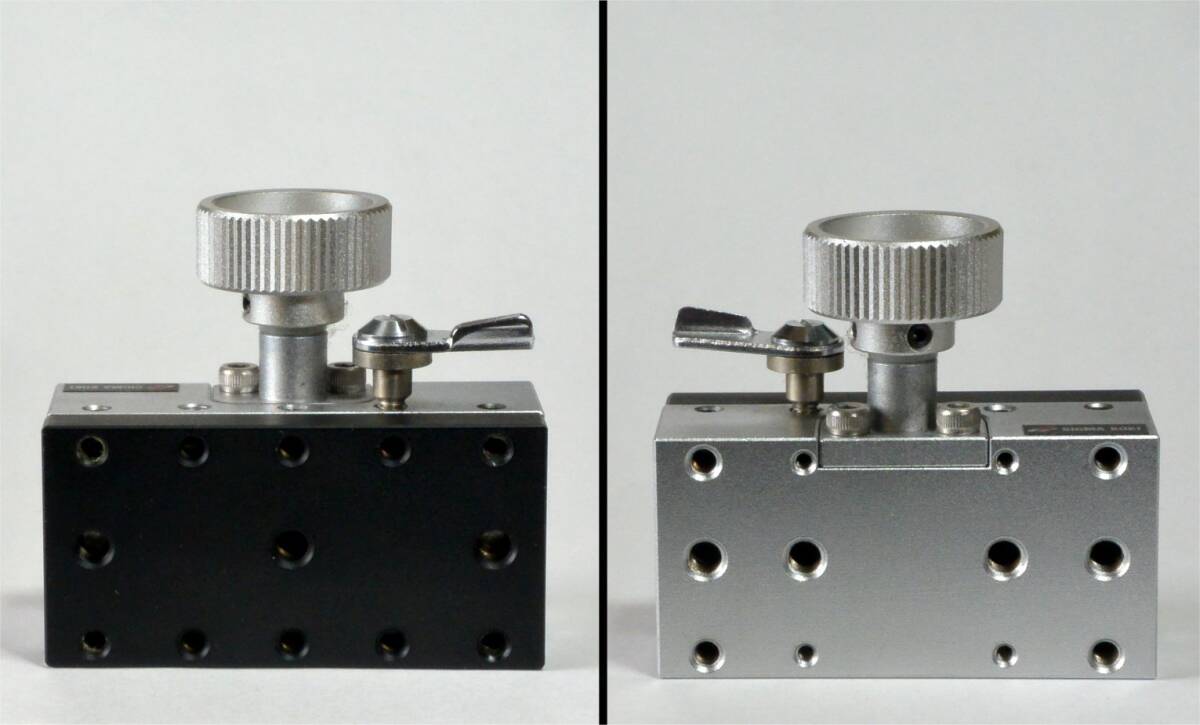

　10枚目写真：X軸ステージに取り付けた様子。
　
　ベースプレート（A)
　寸法は、幅30x全長60x厚み6mmです。重さは28g。部材はアルミ合金、黒アルマイト仕上げです。
　板の端の厚みが7mmと厚くなっており、ステージ取り付けガイドなっています。（９枚目写真）
　取付け用の六角穴付きねじ　M3-6　2本が付属します。
　
　ベースプレート（B)
　寸法は、幅40x全長95x厚み6mmです。重さは59g。部材はアルミ合金、黒アルマイト仕上げです。
　板の端の厚みが7mmと厚くなっており、ステージ取り付けガイドなっています。（９枚目写真）
　取り付け用の六角穴付きねじ　M3-8　4本が付属します。
　このプレートは、上面プレートとしても使えます。
　
